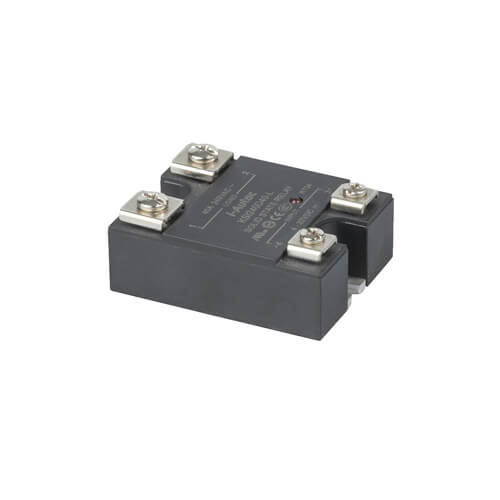

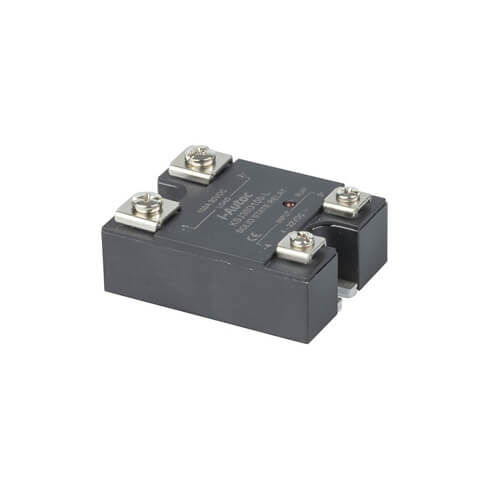

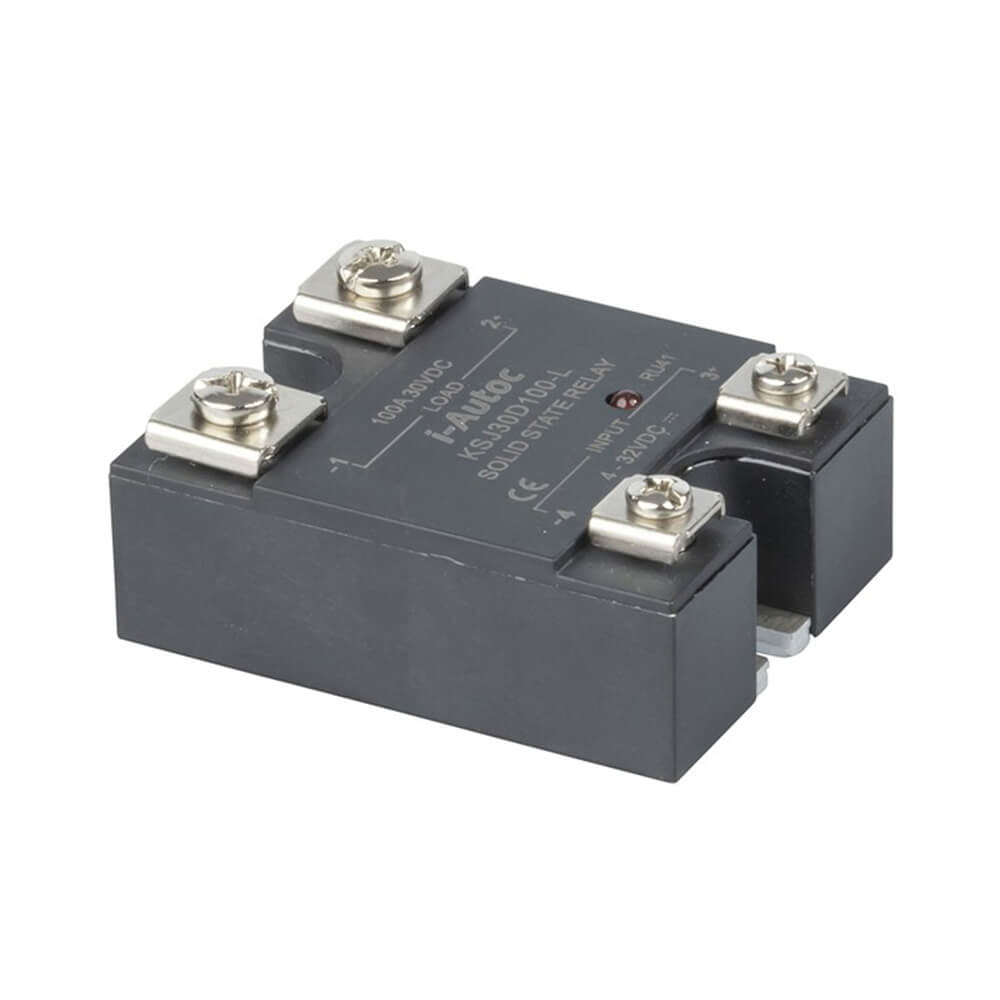

Dette panel Mount Solid State Relay tilbyder 4 -32VDC -indgangskontrol med et skiftet output bedømt til 30VDC/ 100AMPS. Skift af højstrøms DC -belastninger kræver normalt brug af en kontaktor for at undgå bue, når kontakterne forsøger at adskille. Dette solide tilstandsrelæ bruger MOSFET -teknologi til at tilvejebringe en økonomisk og pålidelig metode til at skifte medium til højeffekt -DC -belastninger. Dette betyder, at der ikke er nogen lysbue, og den lave modstand mod staten giver et levedygtigt alternativ til de voluminøse og dyre kontaktorer.
BEMÆRK: Induktive belastninger skal have diodeundertrykkelse (se databladdiagram)
Output kredsløb
Belastningsspænding: 0-30VDC
Indlæsningsstrøm: 0,02-100A
Max on-state modstand: 0,007ohms
Max on-state spændingsfald: 0,35V
Max Tændtid: 0,5ms
Max Slukningstid: 0,5ms
Max overspændingsstrøm: 240a (10ms)
Input kredsløb
Kontrolspænding: 4-32VDC
Kontrolstrøm: 28mA Max.
Min sluk for spænding: 1
Product Specifications
- DC -spænding: 3V, 32V
- DC Aktuel uafgjort: 28mA
- Monteringsmetode: Chassis
- Vedhæftning / sikringsmetode: skru ned
- Monteringsskrue Mængde: 2pc
- Monteringsskruestørrelse: 2 mm
- Samlet skrueafstand (H): 47,5 mm
- Enhedstype: Solid State Relay
- Input: DC
- Kontaktformat: SPST
- DC Kontaktspænding: 0V, 30V
- DC Switching Strøm (lukning): 0,02A, 100A
- Betjeningstid: 0,5ms
- Udgivelsestid: 0,5ms
- Length : 6,3 cm
- Width : 5,1 cm
- Height : 2,9 cm
